اواپراتور
این یک نوع مبدل حرارتی است که یک سیال مایع وارد لولههای شده و چون فشار پایینی دارد با جذب حرارت کم از اطراف لوله ها که گاز یا مایعی مانند آب باشد به نقطه جوش خود رسیده و تبخیر میگردد و به این ترتیب از حالت مایع به حالت گاز تغییر فاز می دهد به همین خاطر به آن تبخیر گفته می شود، زیرا هدف تبخیر کویل مایع ورودی به کوی است. عملکرد اواپراتور به نوع سیالات، سطح و جنس لوله ها بستگی دارد.
انواع اواپراتور
اواپراتور از نظر نوع انتقال حرارت به دو نوع محیط جریان طبیعی و جریان اجباری تقسیم میشوند. تفاوت این دو نوع اواپراتور در نحوه گردش هوا در اطراف سطح تبادل حرارت است. در اواپراتور جریان طبیعی، جابه جایی هوا به صورت طبیعی و بدون استفاده از تجهیزات مکانیکی انجام میشود. اما در مدل کندانسور جریان اجباری هوا محیط به وسیله یک فن به گردش درمیآید و با عبور از روی کویل اواپراتور، فرایند انتقال حرارت با سرعت و راندمان بالاتری انجام میگیرد. به لحاظ ساختمان و شیوه کارکرد اواپراتور هایی به سه دسته تقسیم میشود:

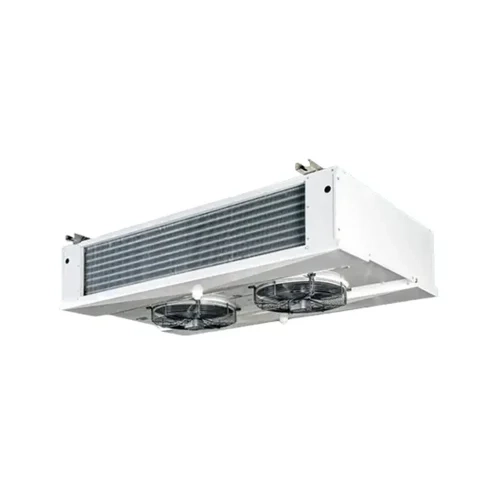

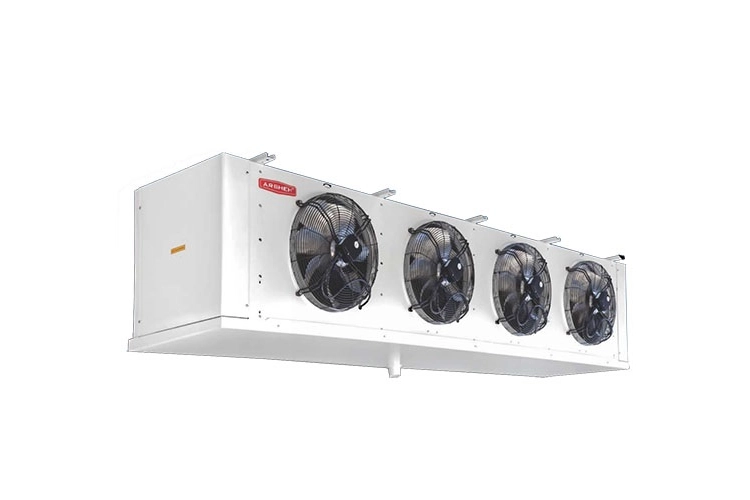

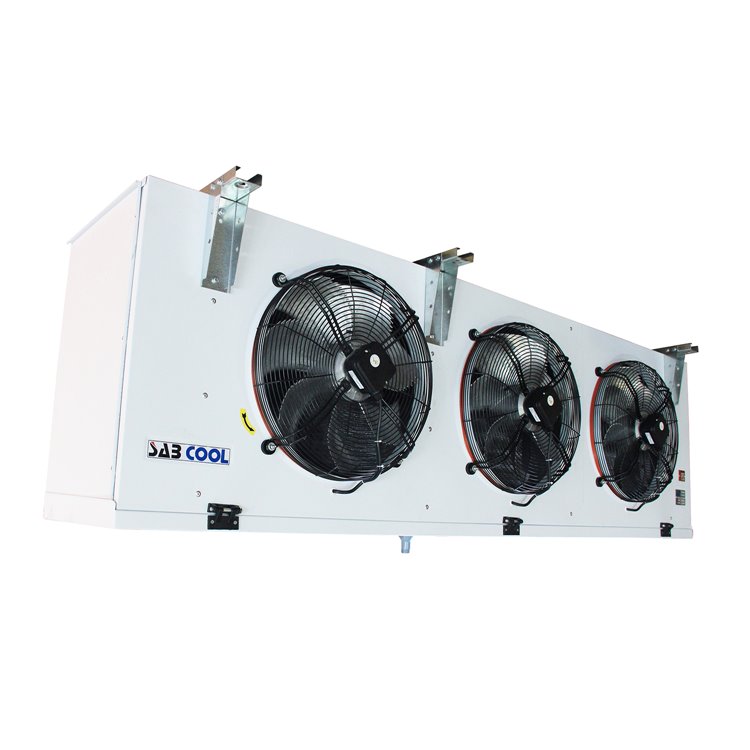

اواپراتور کویلی پره دار( فین دار)
این مدل اواپراتور ازکویل های مسی تشکیل شده است که مبرد از روی پرهها عبور کرده و دمای خود را با گرفتن هوا از دست میدهد و به صورت گاز تغییر فاز میدهد که تبخیر شدن مایع موجب خنک شدن هوای محیط میشود. پره موجود در اواپراتور موجب بالا رفتن حرارت مبرد با محیط اطراف میشود، به طور معمول تعداد پرههای اواپراتور کویلی از 7 تا 14 پره در هر اینچ میباشد. انتقال حرارت در اواپراتور فین دار توسط فن صورت میگیرد که به این حالت تبادل حرارت اجباری گفته میشود.

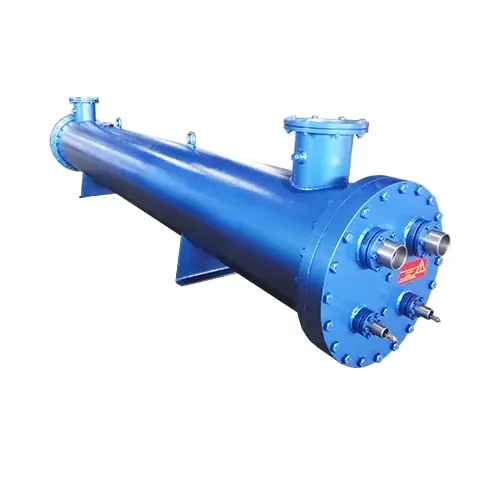

اواپراتور پوسته لوله ای (ساده)

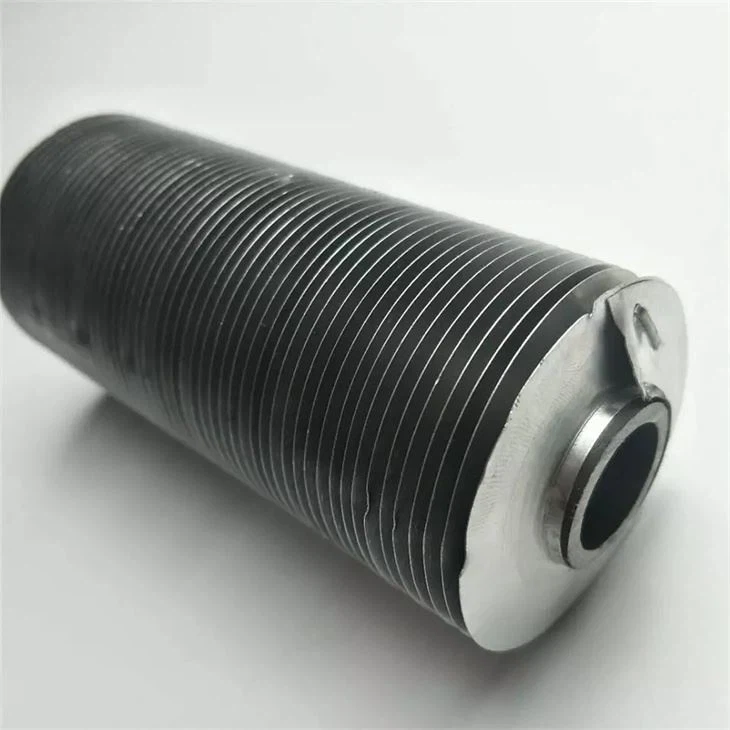

به منظور افزایش سطح تبادل حرارت و جبران کمبود ضریب انتقال حرارت در اواپراتورهای لوله ای، از صفحات فلزی نازکی به نام فین یا پره استفاده میشود. با به کارگیری این پرهها، اواپراتور عملا از دو سطح موثر انتقال حرارت بهره میبرد که این موضوع باعث بهبود راندمان سرمایشی و افزایش کارایی سیستم تبرید میشود.
اواپراتور صفحه ای تخت (پلیت دار)
این نوع مدل اواپراتور در انواع طراحی و ساخته میشود. در مدل های مختلف به وسیله جوش دادن دو صفحه روی هم ساخته میشود که برای عبور مبرد شیارهایی بر روی سطح صفحه ها ایجاد میگردد که به شکل کانال های مهندسی شده طراحی شده و نقش مهمی در بهبود انتقال حرارت و افزایش راندمان سیستم های تبرید ایفا میکند.
نحوه کارکرد اواپراتور
نحوه کارکرد اواپراتور به این صورت است که مبرد گاز یا مایع مخصوص بعد از عبور از شیر انبساط، با فشار و دمای پایین وارد اواپراتور شده و هوای محیط از روی لوله ها و فین های اواپراتور عبور میکند. مبرد گرمای هوا را جذب میکند. با جذب گرما، مبرد از حالت مایع به گاز تبدیل میشود و حالا مبرد گازی و سرد از اواپراتور خارج شده و به سمت کمپرسور میرود تا چرخه دوباره تکرار شود.
خرید اواپراتور
برای خرید این محصول ابتدا مدل و مشخصات فنی را با توجه به نیاز خود انتخاب میکنید. شما میتوانید با کارشناسان ما تماس بگیرید و مشخصات فنی کامل، ظرفیت سرمایش و نحوه نصب را بپرسید و با خیالی آسوده از ما خرید داشته باشید.
